Installazione di un sistema a celle a combustibile (fuel cell) presso il rifugio Rondella
Caratteristiche tecniche dell'impianto
Sistema a celle a combustibile
Potenza nominale singolo modulo: 1 kW
Tensione di uscita: 48 VDC
Tipo di alimentazione: idrogeno (99.95%)
Pressione di funzionamento: 0,21 ÷ 0,41 bar
Dimensioni: 89,2 cm (H) x 48,5 cm (W) x 78,2 cm (D)
Peso: 122 kg
Numero unità installate: 10
Potenza nominale complessiva: 10 kW
Sistema accumulatori al piombo-gel sigillati
Tensione nominale: 12 VDC
Capacità nominale: 97,6 Ah (in 20 ore)
Riserva di capacità: 180 minuti (con una corrente di 25 A costanti)
Numero unità installate: 16 (4 rami in parallelo a 48 VDC con 4 elementi per ramo)
Capacità nominale complessiva: 400 Ah
Sistema di conversione DC-AC (Inverter trifase)
Tensione in ingresso: 48 VDC
Tensione in uscita: 380/220 VAC 50 Hz
Potenza nominale: 18 kW
Corrente nominale: 125 A (per fase)
Corrente di corto circuito: 180 A (per fase)
Forma d’onda: sinusoidale pura (± 2 %)
Sistema di stoccaggio dell'idrogeno
Pressione di stoccaggio: 200 bar Capacità singola bombola: 10 Nm3
Numero bombole: 15 in due rampe munite di scambiatore manuale
Sistema di sicurezza
Sensore elettrochimico per la rilevazione di eventuali fughe di idrogeno No 10 sensori integrati nelle singole celle.
Elettrovalvola di sicurezza in grado di escludere l’alimentazione

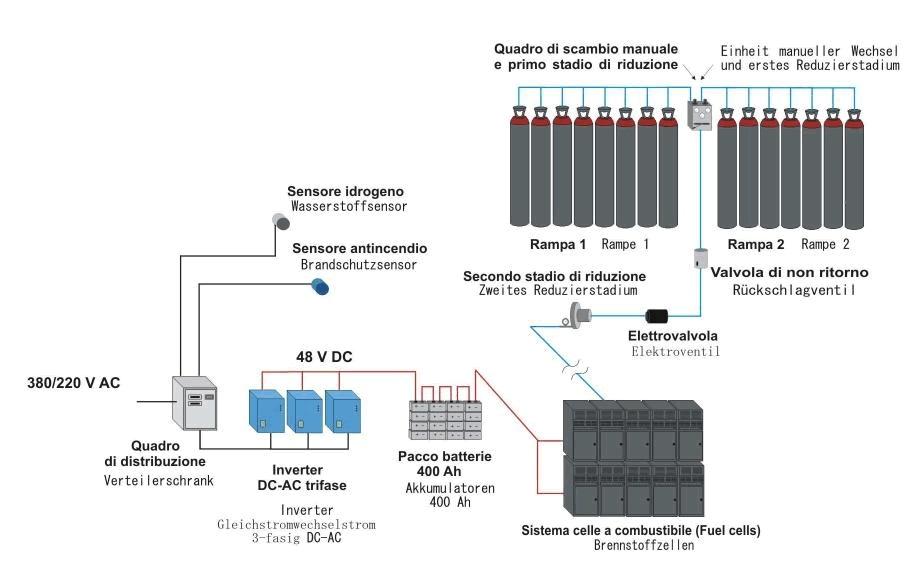

Rilevatori di fumo (sistema antincendio). Scarica l'immagine del meccanismo di funzionamento dell'impianto.
